逆變電焊機的工作原理

逆變電焊機是一種新型的焊接電源。其原理是將工頻(50Hz)交流電，經輸入整流和濾波變成直流，再通過大功率開關元件(IGBT)逆變成20kHz的中頻交流電，再經變壓器降至適合于焊接的幾十伏電壓，再經輸出整流和濾波變成直流焊接電流。

其變換順序可表示為：工頻交流→(輸入整流)→直流→(逆變)→中頻交流→(輸出整流)→直流，即為：AC→DC→AC→DC。

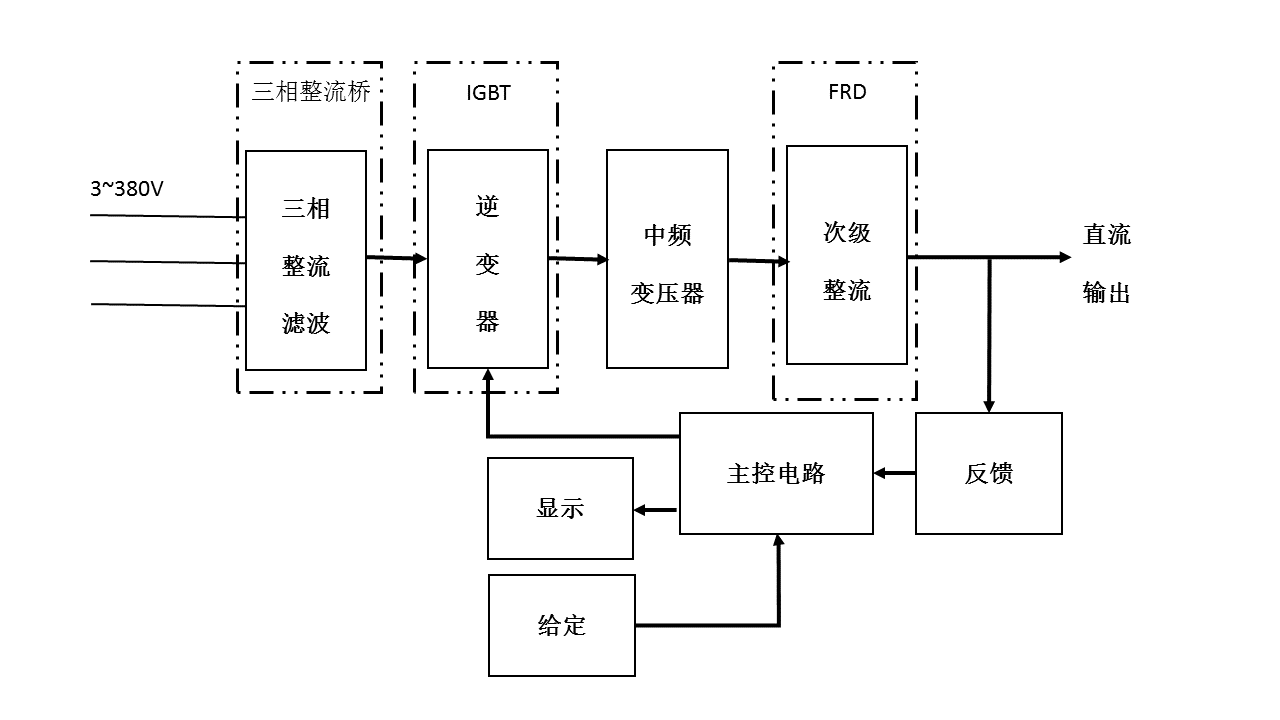

焊機工作原理圖

焊機電路拓?fù)鋱D

達新產品在逆變電焊機的應用

達新可提供在電焊機的應用中所需的全系列的大功率元器件：包括用于焊機輸入整流的三相整流模塊，用于焊機逆變部分的IGBT單管和模塊，用于焊機輸出整流的快恢復二極管單管和模塊。針對焊機IGBT的硬開關和軟開關兩種控制模式，達新提供針對這兩種開關控制專門優化的芯片及模塊，特別是達新針對硬開關應用的IGBT芯片及模塊具有可靠性好，開關損耗低，抗過流過壓能力強的優點。就國內而言，目前焊機中應用的IGBT控制主要還是以硬開關為主。有些所謂的軟開關控制方式，由于客戶驅動電路的偏差或者成本的控制，原本設計軟開關技術卻變成了半軟半硬的開關焊機，此類焊機更適合使用硬開關的IGBT模塊。

達新電焊機應用的對應產品

針對輸入整流的三相整流模塊、逆變部分的IGBT單管和模塊、輸出整流的快恢復二極管單管和模塊。
