行業需求

變頻家電領域的負載主要為調速電機，除輸出功率大小的不同外，其主電路拓撲結構基本類似，因此下面主要以變頻空調為主進行介紹。

變頻空調主要由內機和外機兩部分組成，內機主要由中央處理器和風扇組成，負責空調的控制和室內的出風，外機主要是通過壓縮機和風扇，完成熱交換，從而達到制冷或者制熱的目的，外機的功耗占據了整個空調功耗的主要部分。變頻空調的原理與變頻器類似，對壓縮機的控制是依靠內部IGBT的開關來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。

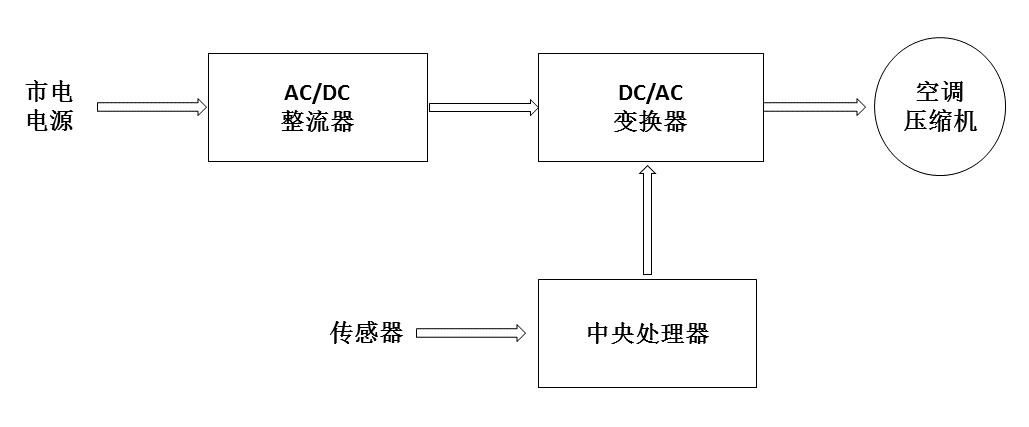

空調制冷工作的原理圖：

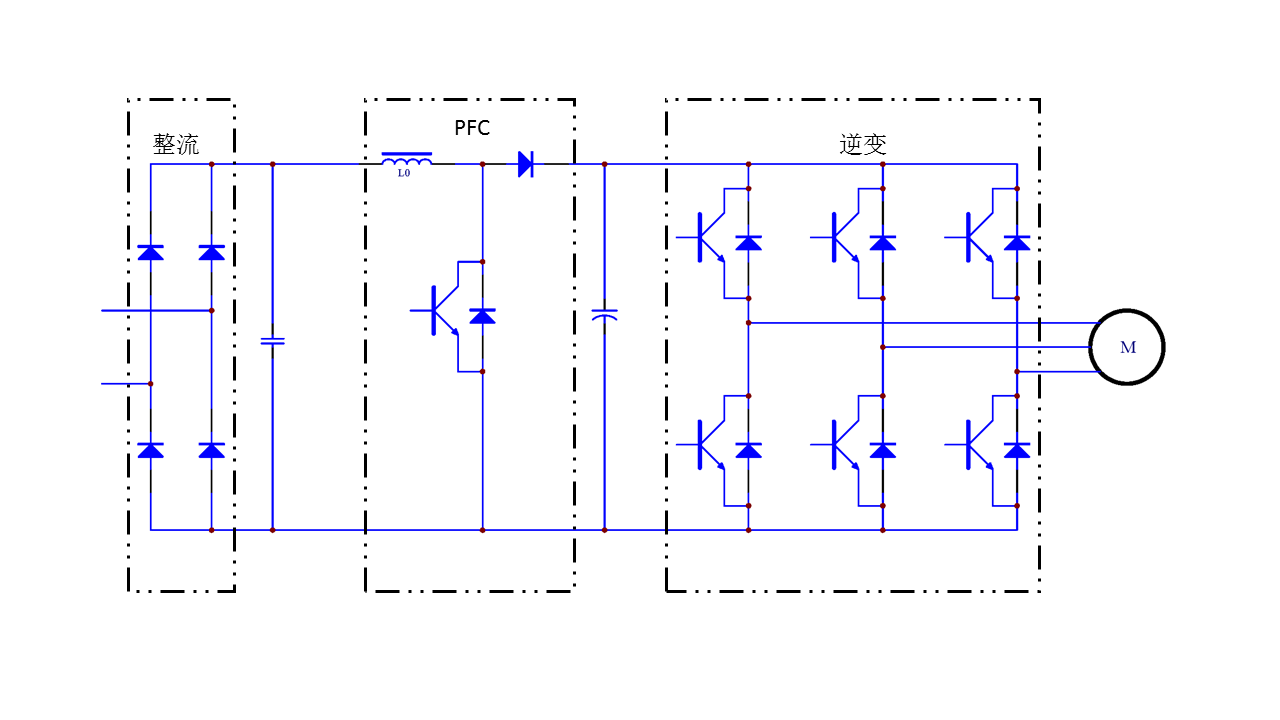

變頻空調壓縮機驅動拓撲圖
